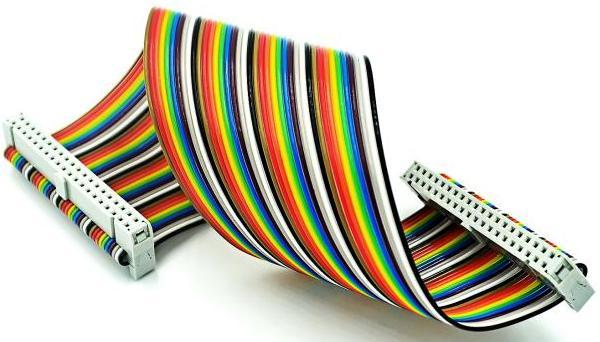

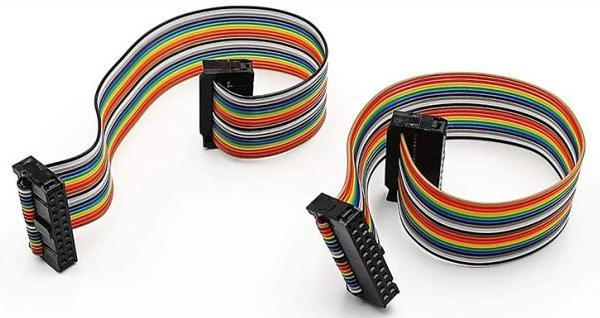

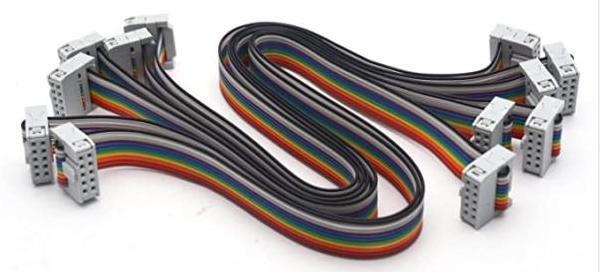

Cable de cinta arcoíris

Fábrica de arneses de cableado OEM ODM

Arnés de cables macho a hembra personalizado

Cable terminal de 1,25 mm para acoplamiento de aire

Fabricante de kits de mazos de cables de terminales

Conjunto de cables personalizado

El cable plano está fabricado con cobre estañado de 28 AWG (7/36). Cada conductor se extruye primero con SR-PVC, y luego todos los cables se extienden en paralelo y se extruyen con PVC transparente. No se utilizan cintas de laminación que puedan impedir la terminación de LDC.

Los códigos de color para este cable son marrón, rojo, naranja, amarillo, verde, azul, morado, gris, blanco, negro y repetido.

Características del cable de cinta arcoíris

Conductores codificados por color individualmente para una fácil identificación.

Construcción extruida completa

Sin cintas de laminación para evitar la terminación.

Construcción de cremallera

Los conductores simétricamente redondos mejoran la terminación de lDC

Cumple con todos los requisitos de aplicaciones de alta temperatura.

Alambre ecológico

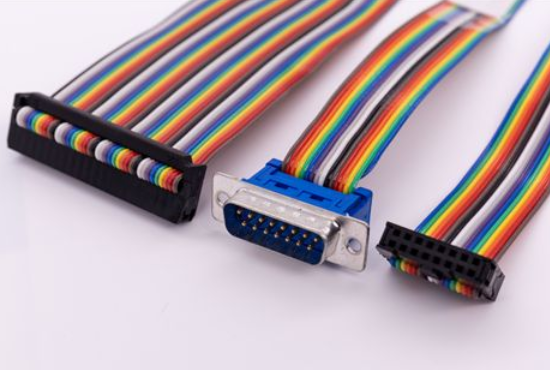

Varios tipos de conectores como el conector lDC, el conector D-SUB, etc.

Guía de montaje del cable plano arcoíris

Los conjuntos de cables planos arcoíris desempeñan un papel importante en diversas aplicaciones. El término arcoíris se debe a la codificación por colores del conjunto, que utiliza diferentes colores. Este conjunto está compuesto por múltiples cables con una terminación de conector LDC. La flexibilidad y grosor del cable permiten un tendido fácil incluso en espacios reducidos, lo que lo convierte en una mejor opción, especialmente donde el espacio es limitado.

¿Cuáles son las especificaciones de un alambre de cinta de arco iris?

Los cables planos arco iris se especifican normalmente mediante dos valores. Esto incluye el número de conductores y la separación dentro del conjunto. La separación existe en varias distancias, incluyendo 0,156, 0,100, 0,050 y 1 mm. También se puede personalizar la separación si es necesario.

El número de conductores dentro del conjunto de cable plano arcoíris debe coincidir con el número de posición que admite el conector para una mayor eficiencia y para cumplir con los estándares establecidos. Sin embargo, debido a la estandarización de la ruta del conector, el conjunto está restringido a ciertas posiciones, como 4, 6, 8, 10, 14, etc.

Para un mejor aislamiento, el conjunto está hecho de PVC. Sin embargo, también puede optar por trabajar con materiales de olefina y teflón según su aplicación.

El cable plano multicolor suele tener un código de colores para una terminación más fácil y eficiente. Esta marca de color permite una mejor alineación de los pines dentro del conector y reduce el riesgo de conexión inversa. Generalmente, los conjuntos de cable plano multicolor presentan un color de contraste en un borde, que actúa como el resto del conjunto. El color de esta marca, en algunos casos, puede corresponder al paso del cable. Un paso de 0,050 mm utiliza una marca roja en el borde que indica la terminación del conductor.

¿Cuáles son las ventajas de los cables planos de cinta arco iris?

La principal ventaja de este cable plano arcoíris es su fácil terminación. El paso controlado y fijo del conjunto facilita la planificación mediante un conector LDC.

¿Cuáles son las aplicaciones de los cables de cinta de color arco iris?

Los conjuntos de cables de cinta arcoíris se han convertido en la norma en casi todas las aplicaciones eléctricas. Esto se debe a su fácil uso incluso en espacios reducidos. Además, los materiales utilizados en un conjunto de cables de cinta arcoíris cumplen con todos los requisitos de aplicaciones de alta temperatura en entornos hostiles. Este conjunto también es una opción rentable para su aplicación en comparación con otros conjuntos, razón por la cual los conjuntos de cables arcoíris deberían ser su primera opción.

Xiamen Evershine Electronic Technology Co., Ltd. fue fundada en 2015, es una empresa profesional dedicada a la fabricación de alambres y cables, Investigación y desarrollo de productos de arneses de cables, producción, ventas como una de las empresas, alambres y cables ampliamente utilizados en comunicaciones, electrodomésticos, automatización de energía, vehículos aeroespaciales, barcos, automóviles, etc.

La fábrica cuenta con la certificación del sistema de gestión de calidad ISO9001 y sus productos cuentan con certificación internacional. La calidad es nuestra filosofía: sobrevivir gracias a la calidad y desarrollarnos con integridad. La más alta calidad, el precio más favorable y el servicio más cercano.

Ahora le ofrecemos principalmente la lista de productos de cables como varios diseños de cableado de arneses de cables electrónicos, Arnés de cableado de vehículos personalizado, arnés de cables para electrodomésticos, arnés de cables industrial personalizado, arnés de cables para computadora, conectores de cables sobremoldeados, conectores de bloque de terminales, tipos de cables de alimentación. Los productos se han utilizado ampliamente en equipos de oficina, comunicaciones, electrodomésticos, automatización industrial, automóviles, etc.

¿Qué es un mazo de cables?

Los conjuntos de cables son grupos de cables dispuestos en una sola unidad para un propósito específico. También se conocen como arneses de cables o mazos de cables.

Estos cables se agrupan con la longitud y orientación precisas para facilitar y agilizar la instalación. Suelen incluir diferentes construcciones de cable, así como diversos tamaños, colores y longitudes según la aplicación. Los conjuntos pueden confeccionarse con una funda aplicada en su totalidad, o bien sujetarse con cinta o bridas para agrupar los cables, protegiéndolos y haciéndolos más compactos para ahorrar espacio. Según la aplicación, el conjunto puede equiparse con diversas terminaciones, incluyendo conectores macho o hembra.

¿Qué es el proceso de ensamblaje del mazo de cables?

1. Preparación del cable. Corte los cables a la longitud requerida según las especificaciones de diseño.

2. .Engarce o soldadura.

3. Conjunto de terminales.

4. Enrutamiento y agrupamiento de arneses.

5. Pruebas e inspección.

6. Cubierta protectora

7. .Etiquetado y marcado.

8. Control de calidad final y embalaje.

¿Dónde se utilizan los arneses de cableado?

Los arneses de cables están en todas partes: bajo el capó de cada coche y camión en la carretera, y en cada avión, jet y cohete en el cielo. Los arneses de cables también se conocen como mazos de cables o conjuntos de cables. Todos estos términos describen un conjunto sistemático de cables o alambres agrupados para formar una unidad integrada.
