¿Qué opciones de personalización están disponibles al adquirir arneses de cableado automotriz compatibles con RoHS para proyectos de vehículos?

Los mazos de cables para automóviles desempeñan un papel fundamental en la conexión de los componentes eléctricos y electrónicos de los vehículos modernos. Desde la iluminación y la distribución de energía hasta los sensores, las unidades de control y los sistemas auxiliares, cada mazo de cables debe ser compatible con la arquitectura eléctrica del vehículo, el espacio de instalación, las condiciones ambientales y los requisitos de fabricación.

Para las marcas de automóviles, los gerentes de proyectos de vehículos y los equipos de adquisición de repuestos, seleccionar un arnés estándar no siempre es práctico. Las diferentes plataformas de vehículos pueden requerir diferentes especificaciones de cableado, interfaces de conectores, configuraciones de derivación, fundas protectoras, métodos de identificación y documentación de cumplimiento.

Esto plantea una importante cuestión de compra:¿Qué opciones de personalización existen al adquirir un arnés de cableado automotriz compatible con RoHS para un proyecto de vehículo?

La respuesta abarca mucho más que la longitud del cable. Una especificación adecuadaarnés de cables personalizado para automóvilesSe puede personalizar en cuanto a la selección de conductores, el aislamiento, la configuración de los conectores, la geometría del arnés, la protección mecánica, el etiquetado, las pruebas y la documentación de producción.

Para compradores que trabajan conXiamen Evershine Electronic Technology Co., Ltd.La clave reside en traducir los requisitos del vehículo en una especificación de producto clara y verificable antes de pasar de la revisión del diseño a la aprobación de la muestra y la producción en masa.

Esta guía explica las principales opciones de personalización, los detalles técnicos que los compradores deben confirmar y cómo evaluar a un proveedor para un proyecto de arnés de cableado automotriz personalizado.

1. ¿Por qué los proyectos automotrices necesitan mazos de cables personalizados?

Un arnés de cableado debe ser compatible con el sistema eléctrico y la disposición física del vehículo. Incluso cuando dos vehículos realizan funciones similares, sus conectores, posiciones de montaje, longitudes de cable, requisitos de corriente y componentes electrónicos pueden diferir.

Por lo tanto, un arnés genérico puede generar trabajos de instalación innecesarios o no cumplir con los requisitos técnicos del proyecto.

1.1 Las diferentes arquitecturas eléctricas requieren diferentes configuraciones de cableado.

Un vehículo puede incluir circuitos para iluminación, distribución de energía, sensores, unidades de control, motores y otros componentes eléctricos. Cada circuito puede tener diferentes requisitos de corriente, caída de tensión, aislamiento y enrutamiento.

Por ejemplo, un circuito de señal de baja corriente puede requerir consideraciones diferentes en cuanto al dimensionamiento de los conductores y el blindaje en comparación con un circuito de potencia que transporta una corriente continua más alta.

Un arnés personalizado debe diseñarse en función del diagrama de cableado aprobado y los requisitos de carga eléctrica, en lugar de seleccionarse únicamente por su apariencia o la similitud de los conectores.

1.2 El espacio de instalación afecta la geometría del arnés.

Las limitaciones de diseño del vehículo pueden influir en la longitud total del arnés, la posición de las ramificaciones, la orientación del conector, el radio de curvatura, los clips de montaje y las fundas protectoras.

Las dimensiones incorrectas de las derivaciones pueden aumentar el tiempo de montaje, ejercer una tensión excesiva sobre los conectores o provocar que los cables entren en contacto con bordes afilados y fuentes de calor.

La personalización de la disposición física ayuda a que el arnés se adapte a la plataforma del vehículo y al proceso de ensamblaje previstos.

1.3 La exposición ambiental afecta a los materiales y a la protección.

El cableado de los automóviles puede estar expuesto a vibraciones, humedad, temperaturas elevadas, abrasión, aceite, productos químicos de limpieza y otras condiciones ambientales.

Los materiales y componentes de protección necesarios dependen del lugar donde se instalará el arnés. Un arnés para el compartimento del motor puede requerir especificaciones de materiales diferentes a las de un arnés para el habitáculo o un conjunto de sensores de bajo voltaje.

1.4 Los requisitos de cumplimiento afectan la selección y documentación de los materiales.

Los compradores del sector automotriz necesitan cada vez más tener visibilidad sobre los materiales utilizados en los componentes eléctricos y la documentación que respalda las afirmaciones de cumplimiento de los proveedores.

Cuando un proyecto especifica el cumplimiento de la directiva RoHS, el proveedor debe establecer qué requisitos se aplican, identificar los materiales y componentes pertinentes y proporcionar la documentación justificativa adecuada.

Para los equipos de compras, definir estos requisitos al principio ayuda a reducir las sustituciones de materiales, las deficiencias en la documentación y los retrasos en la aprobación más adelante en el proyecto.

2. ¿Qué opciones de personalización están disponibles para un arnés de cableado automotriz?

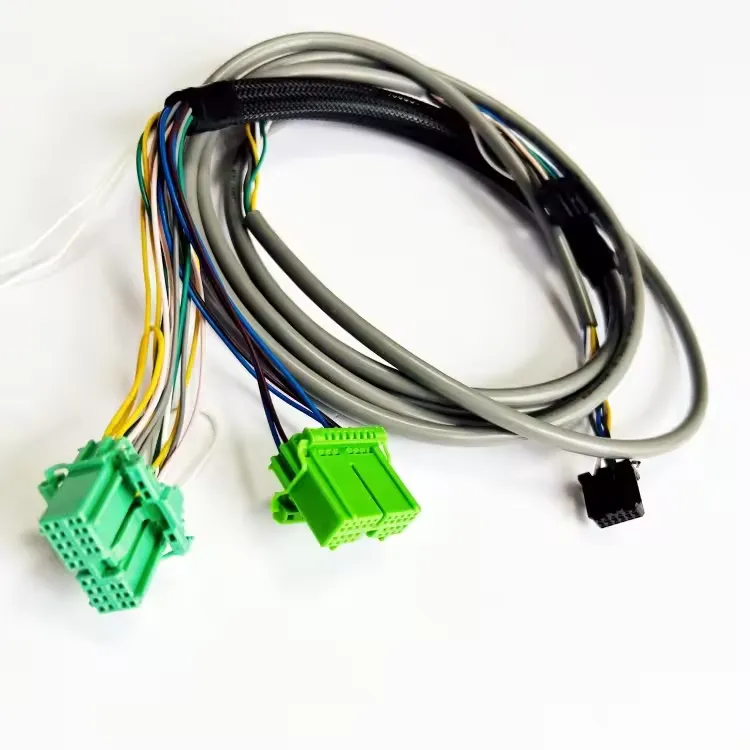

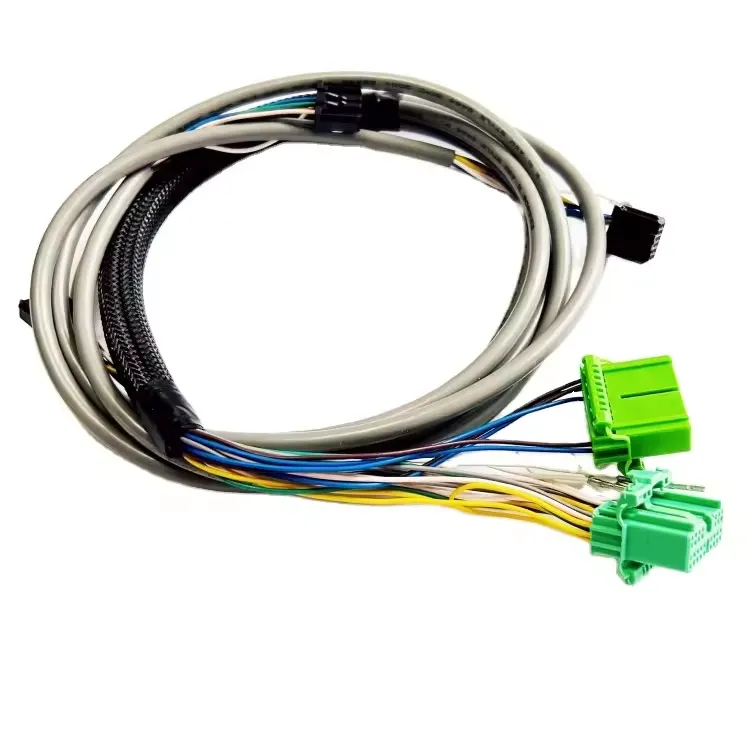

Aarnés de cableado personalizado para automóvilSe puede personalizar en varias áreas interconectadas. Los compradores deben evaluar cada área como parte del conjunto completo, en lugar de tratar los cables, conectores y componentes de protección como elementos independientes.

2.1 Especificaciones del cable y selección del conductor

La selección del cable afecta a la capacidad de conducción de corriente, la caída de tensión, la flexibilidad, el rendimiento a diferentes temperaturas y la fiabilidad de la instalación.

Las opciones de personalización más comunes incluyen:

• Material y construcción del conductor.

• Área de la sección transversal o calibre del alambre correspondiente.

• Número de conductores y disposición del circuito.

• Material y espesor del aislamiento.

• Temperatura de funcionamiento nominal.

• Requisitos de flexibilidad y flexión del cable.

• Codificación por colores e identificación de circuitos.

Los conductores de cobre se utilizan ampliamente en el cableado automotriz debido a su conductividad eléctrica y a sus aplicaciones de fabricación consolidadas. El calibre del conductor requerido debe determinarse en función de la corriente, la longitud del circuito, la caída de tensión admisible, la temperatura ambiente, las condiciones de instalación y las especificaciones técnicas aplicables.

Por ejemplo, un circuito de potencia largo puede requerir un conductor de mayor calibre que un circuito de señal corto y de baja corriente. Sin embargo, la especificación final también debe tener en cuenta la capacidad de los terminales, la protección mediante fusibles, el agrupamiento de los conductores y las condiciones térmicas.

Consejo de compras:Incluya el número de pieza del cable o la especificación completa del mismo en la solicitud de cotización siempre que sea posible. Si el proyecto permite el uso de materiales alternativos, defina el proceso de aprobación antes de que el proveedor proponga una sustitución.

2.2 Selección de conectores y terminales

Los conectores establecen las interfaces eléctricas y mecánicas entre el arnés y los componentes del vehículo. Un conector incorrecto puede impedir la instalación o generar una conexión inestable, incluso si el cable cumple con las especificaciones.

Las opciones de personalización pueden incluir:

• Fabricante y número de pieza del conector.

• Número de pines y posiciones de los terminales.

• Tipo de terminal y rango de cables compatibles.

• Material de la carcasa del conector.

• Mecanismo de bloqueo y características de bloqueo secundario.

• Componentes de sellado para lugares propensos a la humedad.

• Orientación del conector y espacio libre para la instalación.

• Recubrimiento de terminales u otras características de contacto especificadas.

Para proyectos automotrices, los compradores deben confirmar la serie exacta del conector y los números de pieza de los terminales. Los conectores de apariencia similar no son necesariamente intercambiables eléctrica o mecánicamente.

Si un conector debe funcionar en un entorno húmedo, polvoriento o de alta temperatura, la especificación debe identificar los requisitos ambientales pertinentes y cualquier evidencia de prueba aplicable.

2.3 Longitud del arnés, disposición de las ramificaciones y enrutamiento

La estructura física de un arnés suele ser una de las áreas de personalización más importantes.

Un proyecto puede requerir diferentes longitudes totales, longitudes de ramificación, ubicaciones de conectores, derivaciones de cables y puntos de montaje para que coincidan con el diseño de la carrocería del vehículo.

Es posible que el proveedor deba trabajar desde:

• Dibujos bidimensionales de arneses.

• Datos de enrutamiento tridimensionales, cuando estén disponibles.

• Diagramas de cableado de vehículos.

• Requisitos de ubicación y orientación del conector.

• Muestras de referencia.

• Posiciones de montaje y sujeción aprobadas.

El trazado del cableado debe tener en cuenta el radio de curvatura, el alivio de tensión, el acceso para el mantenimiento y el posible contacto con componentes móviles o afilados.

Un arnés que se ajuste al vehículo sin tensión excesiva ni exceso de cable innecesario puede ayudar a mejorar la eficiencia del montaje y reducir los riesgos relacionados con la instalación.

2.4 Fundas protectoras, conductos y materiales de revestimiento

Los componentes de protección ayudan a proteger los cables contra la abrasión, el calor, las vibraciones, la humedad y otros riesgos específicos de la instalación.

Según el diseño, las opciones pueden incluir conductos corrugados, manguitos trenzados, materiales protectores resistentes al calor, arandelas, clips y otros accesorios de enrutamiento.

La selección debe reflejar las condiciones reales de exposición:

Se trata de consideraciones generales de diseño, no de prescripciones universales. Los materiales y la protección adecuados deben confirmarse de acuerdo con las especificaciones del proyecto.

2.5 Codificación por colores de los cables e identificación del arnés

Los colores de los cables, las etiquetas y las marcas impresas ayudan a los operarios de montaje, a los técnicos y a los equipos de mantenimiento a identificar los circuitos y a reducir los errores de conexión.

Las opciones de personalización pueden incluir:

• Combinaciones de colores de cables.

• Identificadores de circuitos impresos.

• Números de pieza del arnés.

• Etiquetas de conectores o ramificaciones.

• Etiquetas con código de barras o código QR, si el proyecto lo permite.

• Formatos de marcado específicos para cada cliente.

• Identificación del lote o revisión.

En proyectos OEM, los métodos de identificación deben ajustarse al sistema de planos y documentación aprobado por el cliente. Los colores de los cables no deben modificarse sin autorización, ya que pueden estar vinculados a diagramas de circuitos y procedimientos de servicio.

También debe tenerse en cuenta la durabilidad del marcado cuando las etiquetas están expuestas al calor, la humedad, el aceite, los productos químicos de limpieza o la abrasión.

2.6 Control de materiales y componentes relacionados con RoHS

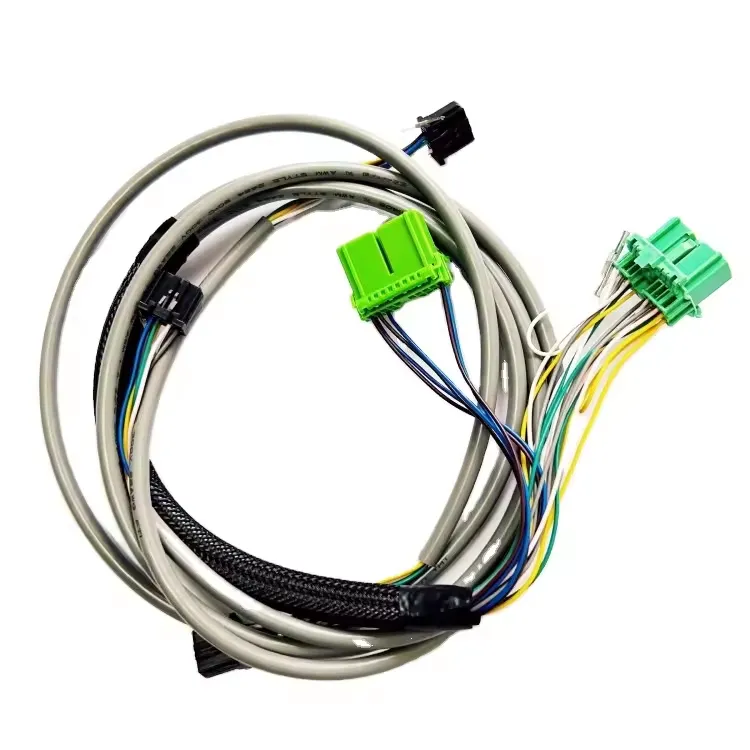

Al buscar unArnés de cableado automotriz compatible con RoHSLos compradores deben distinguir entre el diseño físico del arnés y las pruebas necesarias para demostrar su conformidad con la normativa vigente.

La directiva RoHS generalmente restringe el uso de sustancias peligrosas específicas en equipos eléctricos y electrónicos dentro de su ámbito de aplicación. La aplicación directa de la directiva RoHS a un arnés de cableado o componente automotriz en particular depende de la clasificación del producto, su uso previsto, las exclusiones aplicables y los requisitos del mercado de destino.

Las consideraciones relevantes en materia de personalización y documentación pueden incluir:

• Materiales de aislamiento y revestimiento de cables.

• Carcasas de conectores y materiales de terminales.

• Galvanoplastia, recubrimientos y otros tratamientos superficiales.

• Etiquetas, fundas y materiales auxiliares.

• Declaraciones de los proveedores y evidencia de la composición del material.

• Restricciones de sustancias y límites de concentración aplicables.

• Control de cambios para materiales y componentes aprobados.

Un proveedor no debe afirmar que un arnés terminado cumple con la normativa simplemente porque un cable o conector se describa como compatible con RoHS. La evaluación debe abarcar los materiales y componentes pertinentes dentro del alcance de cumplimiento acordado.

Para proyectos sujetos a la directiva RoHS de la UE, los compradores deben confirmar los requisitos legales aplicables, las exclusiones y las obligaciones de documentación. Las aplicaciones para el sector automotriz también pueden estar sujetas a otras restricciones de materiales y requisitos específicos del vehículo, incluidos los relacionados con vehículos al final de su vida útil.

El cumplimiento de la normativa RoHS, las obligaciones de REACH, la homologación de vehículos y la gestión de la calidad en el sector automotriz son consideraciones independientes. No deben tratarse como certificaciones intercambiables.

2.7 Personalización del embalaje y la entrega

El embalaje también se puede personalizar para adaptarlo a la línea de montaje, el almacén o el modelo de distribución del comprador.

Las opciones pueden incluir bolsas individuales para arneses, embalaje protector para conectores, etiquetado de cajas, identificación del número de pieza, etiquetado por lote y cantidades de embalaje específicas para el cliente.

Para la producción OEM, el embalaje debe proteger el arnés contra daños durante el transporte y el almacenamiento, al tiempo que facilita una inspección de entrada eficiente y una manipulación en la línea de producción.

Los distribuidores también pueden requerir una identificación del producto que distinga los modelos de vehículos, las revisiones y las variantes compatibles.

3. ¿Qué parámetros técnicos deben incluir los compradores en una solicitud de cotización?

Una solicitud de cotización completa ayuda al proveedor a evaluar la viabilidad, preparar una cotización comparable e identificar la información técnica faltante antes de tomar muestras.

No todos los proyectos requieren todos los elementos de la tabla. La especificación final debe ser proporcional a la función, la complejidad y el alcance normativo del arnés.

Si falta alguna información técnica, los compradores deberán identificar los detalles que faltan y acordar cómo se resolverán durante la revisión de ingeniería.

4. ¿En qué se diferencia la personalización según el tipo de vehículo?

Los distintos sistemas de los vehículos imponen diferentes exigencias al cableado. Los compradores deben definir la aplicación prevista antes de seleccionar las especificaciones del cable, los conectores y los componentes de protección.

4.1 Vehículos de pasajeros

Los proyectos de vehículos de pasajeros pueden incluir el cableado de la carrocería, la iluminación, los módulos de las puertas, los sensores, las unidades de control, la distribución de energía y las funciones eléctricas auxiliares.

La personalización puede centrarse en la compatibilidad de los conectores, el embalaje compacto, las dimensiones de las derivaciones, la identificación de los cables y la integración con la arquitectura del vehículo aprobada.

4.2 Vehículos comerciales y vehículos especiales

Los vehículos comerciales y especializados pueden operar durante períodos prolongados o estar expuestos a condiciones ambientales exigentes. Según la instalación, los arneses pueden requerir protección adicional contra la abrasión, la vibración, la temperatura y la exposición a productos químicos.

Los compradores deben identificar las condiciones de funcionamiento pertinentes y los requisitos del fabricante del vehículo, en lugar de aplicar las especificaciones de un turismo sin revisarlas.

4.3 Vehículos eléctricos y plataformas de nuevas energías

Las plataformas de vehículos eléctricos pueden utilizar mazos de cables de control de bajo voltaje junto con mazos de cables de alimentación de alto voltaje independientes.

Estas categorías requieren consideraciones de ingeniería diferentes. Los conjuntos de alta tensión necesitan especificaciones adecuadas a su tensión, corriente, aislamiento, interfaces de conectores y requisitos de seguridad eléctrica.

La documentación relativa a los materiales según la normativa RoHS puede formar parte del proceso de adquisición, pero no sustituye la validación eléctrica, los requisitos específicos del vehículo ni otras obligaciones de cumplimiento aplicables.

4.4 Proyectos de reemplazo y modificación de posventa

Los compradores de repuestos pueden necesitar arneses para un modelo de vehículo específico, un conjunto de reemplazo o la instalación de un accesorio personalizado.

Los detalles más importantes son la información precisa sobre el ajuste, las interfaces de los conectores, la longitud de los cables, las funciones del circuito y la identificación de la variante de vehículo aprobada.

Cuando se proporcione un arnés de referencia, conviene compararlo con el diagrama de cableado siempre que sea posible. Una muestra física por sí sola puede no revelar todas las funciones del circuito ni las especificaciones exactas de los componentes.

5. ¿Cómo deben los compradores verificar el cumplimiento de la normativa RoHS y la calidad del arnés?

Un arnés personalizado debe cumplir tanto con sus requisitos de diseño técnico como con cualquier obligación de cumplimiento de materiales aplicable.

Paso 1: Definir el alcance regulatorio

Identifique el mercado de destino, el producto final, el uso previsto y el marco normativo aplicable. Confirme si la directiva RoHS se aplica directamente al producto o si los requisitos específicos del cliente o de la cadena de suministro exigen documentación equivalente sobre el material.

No dé por sentado que todos los arneses para automóviles tienen el mismo estatus legal en todos los mercados.

Paso 2: Identificar los materiales y componentes relevantes.

Revise la lista de materiales e identifique los cables, el aislamiento, las carcasas de los conectores, los terminales, el revestimiento, las etiquetas, los manguitos y demás piezas relevantes.

Cuando se requiera el cumplimiento de los requisitos materiales, obtenga la documentación justificativa adecuada para los materiales dentro del alcance acordado.

Paso 3: Revisar las declaraciones del proveedor y las pruebas de evidencia.

Dependiendo del proyecto, la documentación de apoyo puede incluir declaraciones de materiales, declaraciones de cumplimiento de proveedores, hojas de datos técnicos o informes de pruebas de laboratorios cualificados.

Los documentos deben identificar los productos o materiales pertinentes y ajustarse a los requisitos aplicables. Un certificado genérico sin una relación clara con el producto suministrado puede resultar insuficiente.

Paso 4: Validar el arnés ensamblado

El cumplimiento de las especificaciones del material no demuestra que el arnés terminado sea fiable eléctrica o mecánicamente.

El plan de validación puede incluir:

• Continuidad y mapeo pin a pin.

• Detección de cortocircuitos.

• Comprobaciones de resistencia del conductor donde se especifique.

• Inspección de engaste y prueba de tracción de terminales.

• Pruebas de resistencia de aislamiento o dieléctricas, según corresponda.

• Pruebas ambientales o mecánicas requeridas por el diseño.

Las condiciones de prueba y los criterios de aceptación deben establecerse antes de la producción.

Paso 5: Controlar los cambios de material y diseño.

Un cambio en el aislamiento del cable, el conector, el revestimiento del terminal, la funda u otro componente puede afectar al cumplimiento de las normas o al rendimiento.

Los compradores deben ponerse de acuerdo sobre cómo se evalúan las sustituciones, cómo se aprueban los documentos actualizados y cuándo es necesario realizar pruebas o solicitar documentación adicional.

Paso 6: Mantener la trazabilidad

Para proyectos que requieran trazabilidad, conserve la lista de materiales aprobada, las revisiones de los planos, las declaraciones de proveedores correspondientes, los registros de inspección y los informes de pruebas.

Estos registros ayudan a respaldar la inspección de entrada, las investigaciones de calidad, los pedidos repetidos y las auditorías de clientes.

6. ¿Cómo pueden los compradores evaluar a un proveedor de arneses de cableado automotriz personalizados?

El precio es solo una parte de la decisión de aprovisionamiento. Un proveedor debe evaluarse en función de su capacidad para interpretar los requisitos, controlar la producción, verificar el producto terminado y proporcionar la documentación acordada para el proyecto.

Revisión de ingeniería y dibujo

Pregunte si el proveedor puede trabajar a partir de diagramas de cableado, especificaciones de conectores, muestras de referencia y planos aprobados.

Antes de finalizar el presupuesto, la revisión debe identificar la información faltante, como los números de pieza de los conectores, la compatibilidad de los terminales, los requisitos de corriente o las condiciones ambientales.

Desarrollo y aprobación de muestras

Un prototipo ayuda a confirmar las dimensiones, las interfaces, la identificación de los cables y la configuración del circuito.

Antes de su aprobación, compare la muestra con el dibujo y los criterios de inspección acordados. Cualquier desviación debe documentarse y autorizarse, en lugar de aceptarse de manera informal.

consistencia de la producción

Para pedidos repetidos, verifique que el proveedor siga la lista de materiales aprobada, las instrucciones de montaje y el proceso de control de revisiones.

Cuando proceda, revise los controles utilizados para el corte, pelado y engaste de cables, el ensamblaje de conectores, el etiquetado y la inspección final.

Capacidad de pruebas y documentación

Confirme qué pruebas eléctricas y mecánicas se realizan internamente y cuáles requieren un laboratorio externo.

Solicite informes o registros de muestra relevantes cuando estén disponibles. No dé por sentado que todos los proveedores realizan todas las pruebas ambientales o poseen todas las certificaciones.

Comunicación y control de cambios

Un proceso de abastecimiento fiable incluye una comunicación clara sobre las revisiones de los planos, las sustituciones de materiales, los cambios en los plazos de entrega y los productos no conformes.

Para los programas OEM a largo plazo, estos procesos son importantes para mantener la configuración aprobada durante todo el ciclo de vida del producto.

7. ¿Cómo puede Xiamen Evershine Electronic Technology Co., Ltd. brindar soporte a proyectos de arneses personalizados?

Para las marcas de automóviles y los equipos de adquisición de proyectos, un proceso de personalización práctico comienza con una comprensión clara de los requisitos eléctricos, las limitaciones de instalación, las expectativas de materiales y la documentación de cumplimiento.

Xiamen Evershine Electronic Technology Co., Ltd.Se especializa en el desarrollo, producción y venta de cables, alambres y arneses de cableado. Los clientes pueden enviar planos, diagramas de cableado, muestras de referencia, especificaciones de conectores o listas de materiales para respaldar la evaluación del proyecto.

Un proyecto personalizado se puede organizar en las siguientes etapas.

Etapa 1: Revisión de requisitos

Confirme la aplicación prevista para el vehículo, los requisitos eléctricos, el entorno de instalación, el mercado objetivo, el volumen esperado y las especificaciones del cliente aplicables.

Etapa 2: Diseño y especificación de componentes

Revise la construcción del cableado, el aislamiento, las interfaces de los conectores, los terminales, las dimensiones de las derivaciones, las fundas protectoras, las etiquetas y demás requisitos de montaje.

Cuando se especifique el cumplimiento de la normativa RoHS, aclare el alcance aplicable y la documentación necesaria para el proyecto.

Etapa 3: Desarrollo del prototipo y confirmación del diseño.

Definir el diseño del arnés, la longitud de las ramificaciones, la asignación de pines, la orientación de los conectores, los colores de los cables y los métodos de identificación.

Revise el prototipo comparándolo con los planos aprobados y resuelva cualquier discrepancia antes de continuar.

Etapa 4: Pruebas y verificación de cumplimiento

Defina las comprobaciones eléctricas, la validación mecánica o ambiental y la documentación de materiales que requiere el comprador.

El plan de pruebas final debe reflejar la configuración del producto aprobada y los criterios de aceptación aplicables. Cualquier declaración de cumplimiento o prueba realizada debe estar respaldada por la documentación pertinente.

Etapa 5: Producción y control de calidad

Fabricar el arnés de acuerdo con la lista de materiales y la documentación de montaje aprobadas. Aplicar los procedimientos de inspección y prueba acordados para verificar el montaje finalizado.

Etapa 6: Empaquetado y entrega por lotes

Confirme las etiquetas del producto, el embalaje, las cantidades, los requisitos de envío y los documentos de calidad que lo acompañan.

Para pedidos repetidos, mantenga una identificación y un control de revisiones consistentes para que el arnés suministrado coincida con la configuración aprobada.

Este enfoque estructurado puede ayudar a los compradores a gestionar la transición desde la consulta inicial hasta la aprobación del prototipo y la planificación de la producción.

8. Preguntas frecuentes sobre arneses de cableado automotriz personalizados compatibles con RoHS

P1: ¿Qué se puede personalizar en un arnés de cableado para automóviles?

Las opciones comunes incluyen el tamaño del conductor, el aislamiento del cable, los tipos de conectores, las especificaciones de los terminales, la longitud total, la disposición de las derivaciones, las fundas protectoras, el blindaje cuando sea necesario, los colores de los cables, la identificación impresa, el embalaje y los requisitos de prueba.

Las opciones disponibles dependen de las especificaciones del proyecto, la compatibilidad de los componentes y la viabilidad de la fabricación.

P2: ¿El cumplimiento de la normativa RoHS implica que todo el cableado es seguro y fiable?

No. La directiva RoHS aborda sustancias peligrosas específicas dentro de su ámbito de aplicación. No sustituye las pruebas de rendimiento eléctrico, la validación mecánica, las comprobaciones de compatibilidad de conectores ni los requisitos de seguridad a nivel de vehículo.

P3: ¿Es obligatorio por ley que todos los mazos de cables para automóviles cumplan con la normativa RoHS?

No es una regla general. Su aplicabilidad depende de la clasificación del producto, el uso previsto, el mercado de destino, las exclusiones legales y los requisitos contractuales. Los compradores deben confirmar el alcance normativo aplicable y cualquier requisito adicional del fabricante de equipos originales (OEM).

P4: ¿Qué documentos deben solicitar los compradores para la verificación relacionada con la directiva RoHS?

Según el proyecto, los compradores pueden solicitar declaraciones del proveedor, información sobre la composición de los materiales, fichas técnicas e informes de ensayos pertinentes. La documentación debe estar relacionada con los materiales o productos suministrados y los requisitos aplicables.

P5: ¿Se puede fabricar un arnés personalizado a partir de una muestra?

Una muestra de referencia puede ayudar a establecer las dimensiones y las interfaces. Un diagrama de cableado, los números de pieza de los conectores, las funciones del circuito y las especificaciones de los componentes disponibles también son importantes, ya que una muestra puede no revelar todos los requisitos eléctricos.

P6: ¿Cómo pueden los compradores reducir el riesgo de conectores incompatibles?

Especifique el fabricante del conector, la serie, el número de pieza, el tipo de terminal, el número de pines, la interfaz de acoplamiento y cualquier requisito de sellado. Confirme los detalles con el plano aprobado antes de la aprobación del prototipo.

P7: ¿Qué se debe comprobar antes de pasar de las muestras a la producción en masa?

Confirme el plano aprobado, la lista de materiales, las interfaces de los conectores, las especificaciones de los cables, los resultados de las pruebas de muestra, el etiquetado, el embalaje, la documentación de calidad y el proceso de control de cambios. Cualquier desviación técnica no resuelta debe abordarse antes de autorizar la producción.

9. Solicite una solución personalizada para el arnés de cableado automotriz.

El arnés personalizado adecuado se diseña en función de los requisitos eléctricos del vehículo, su disposición física, el entorno operativo y las obligaciones de cumplimiento de los materiales.

Para las marcas de automóviles, los gerentes de proyecto de los fabricantes de equipos originales (OEM) y los equipos de adquisición de piezas, definir estos requisitos con anticipación puede reducir las revisiones de diseño, las incompatibilidades de conectores, las deficiencias en la documentación y los retrasos evitables durante la aprobación de las muestras.

Xiamen Evershine Electronic Technology Co., Ltd.Aceptamos consultas sobre soluciones personalizadas de cables, alambres y mazos de cables basadas en los planos del cliente y las especificaciones del proyecto.

Para respaldar una revisión técnica inicial, proporcione la siguiente información:

• Tipo de vehículo y aplicación prevista.

• Diagrama de cableado o muestra de referencia.

• Especificaciones de los cables y números de pieza de los conectores.

• Dimensiones requeridas del arnés y disposición de las derivaciones.

• Requisitos aplicables de RoHS u otros requisitos de conformidad de materiales.

• Pruebas eléctricas y documentación de calidad requeridas.

• Cantidad estimada del pedido y plazos de entrega previstos.

Visitawww.xm-evershine.compara analizar sus necesidades y explorar una solución de cableado automotriz personalizada para su proyecto de vehículo.
